Тросовый барьер или антидроновая сетка Смоленске: решения Минэнерго и СП 542 — что выбрать
После выхода альбом типовых решений пассивной защиты Минэнерго (письмо Минэнерго России от 15.06.2026 № 04-1576) у эксплуатирующих организаций возник закономерный вопрос: мы уже считали антидроновую сетку по СП 542 — теперь всё переделывать под тросовый барьер? Короткий ответ: нет. Это два разных инструмента для разных задач, и на крупном объекте они применяются вместе. Разбираем, чем они отличаются и как выбрать решение для объекта Смоленске.
Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.
Два документа — две разные задачи
Путаница возникает потому, что оба документа говорят о «пассивной защите от БПЛА». Но решают они разные инженерные задачи:
- СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям. Отвечает на вопрос: как закрыть конкретное здание или сооружение и на какой класс аппарата рассчитывать конструкцию.
- Альбом Минэнерго — типовые решения пассивной защиты для объектов ТЭК. Отвечает на вопрос: как закрыть площадку целиком от дальнобойного самолётного БПЛА, остановив его на подлёте.
Как это соотносится с СП 542.1325800.2024
Альбом Минэнерго не отменяет и не заменяет СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям от БПЛА. Документы решают разные задачи и в проекте применяются вместе.

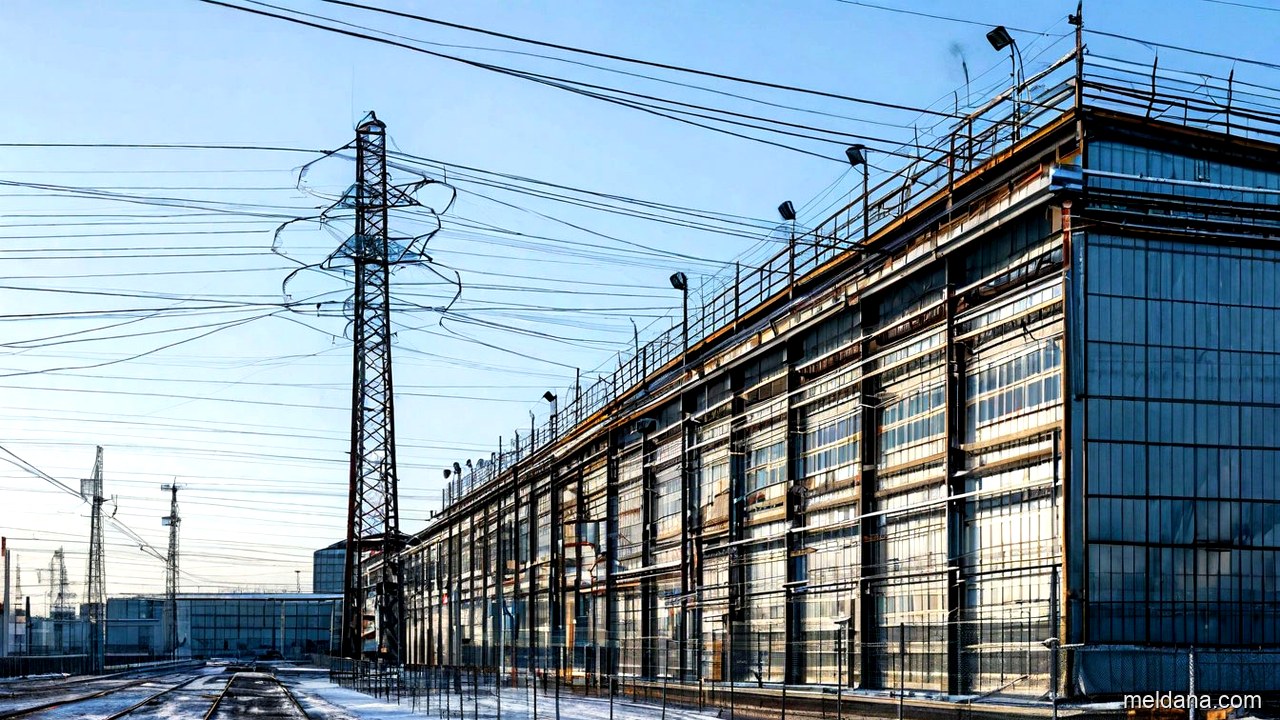

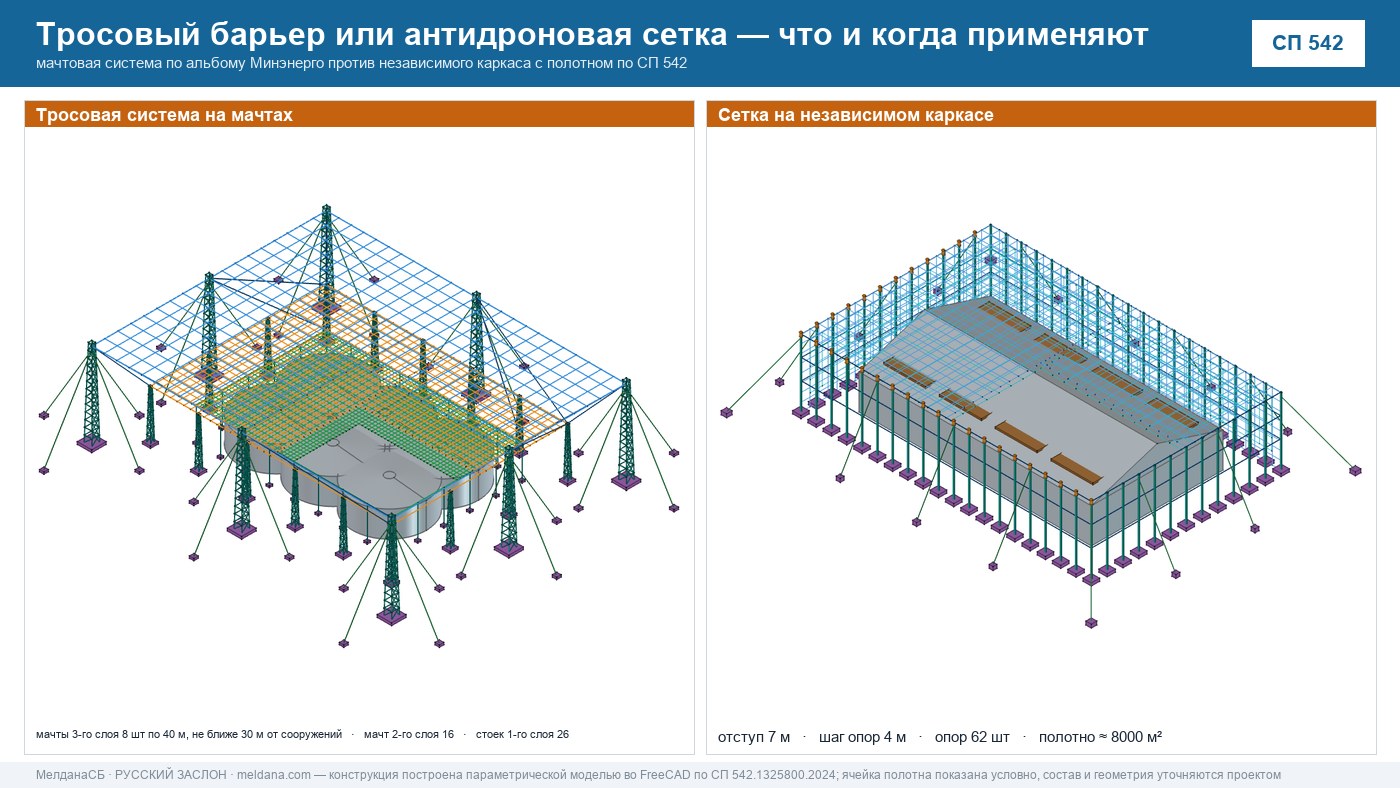

| Признак | ЗОК по СП 542 (сетка) | Тросовый барьер по альбому Минэнерго |
|---|---|---|
| Что защищает | конкретное здание или сооружение | площадку и группу объектов целиком |
| Расчётный аппарат | малый, лёгкий, средний БПЛА (до 150 кг) | дальнобойный самолётный БПЛА 250–300 кг |
| Где рубеж перехвата | 1,5–5 м от конструкций объекта | 10–40 м от защищаемых сооружений |
| Несущая часть | стойки и колонны высотой 6–28 м | решётчатые мачты 40 и 70 м |
| Улавливающий элемент | плетёная или арамидная сеть | многослойная тросовая система |
| Когда применяется | точечно: котельная, ОРУ, трансформатор, резервуар | системно: ТЭЦ, НПЗ, резервуарный парк, ЛПДС |
Правильная схема для крупного объекта генерации — эшелонированная: вынесенный тросовый контур на мачтах по периметру плюс ЗОК-сетка на критичных точках (щит управления, трансформаторы, газорегуляторный пункт, ОРУ).
Где проходит граница применимости
Практическое правило выбора складывается из трёх факторов: что защищаем, от чего и на каком расстоянии должен произойти перехват.
Когда достаточно ЗОК-сетки по СП 542
- объект компактный: блочная котельная, ЦТП, трансформаторная подстанция, отдельный резервуар;
- расчётная угроза — малый, лёгкий или средний аппарат;
- нет места для выноса рубежа: плотная застройка, стеснённая промплощадка;
- нужно закрыть конкретную уязвимость — остекление, кровлю, трансформатор;
- бюджет ограничен, а объект один.
Когда нужен тросовый барьер по альбому Минэнерго
- объект площадной: ТЭЦ, ГРЭС, НПЗ, резервуарный парк, крупная районная котельная;
- расчётная угроза — дальнобойный самолётный БПЛА массой 250–300 кг;
- критично не допустить подрыва боевой части вблизи оборудования: осколки на дистанции 40 м теряют 41 % энергии;
- на площадке есть высотные сооружения — трубы, эстакады, — которые можно использовать как точки натяжения;
- защищать нужно много разнородных объектов сразу, и закрывать каждый отдельной сеткой дороже.
Расчётная угроза: дальнобойные самолётные БПЛА
Альбом Минэнерго считает расчётной угрозой не коммерческий квадрокоптер и не барражирующий боеприпас малого класса, а дальнобойные самолётные БПЛА, способные преодолевать свыше 1000 км. Это принципиально меняет расчёт: масса аппарата на порядок больше, а размах крыльев измеряется метрами.
| Параметр | Тип «Лютый» | Тип «PD-2» |
|---|---|---|
| Размах крыльев, м | 6,7 | 4–5 |
| Длина фюзеляжа, м | 4,4 | 2,8 |
| Дальность полёта, км | 1050 | 1000–1100 |
| Максимальная скорость, км/ч | 230 | — |
| Крейсерская скорость, км/ч | 150–180 | 100–110 |
| Практический потолок, м | 2500 | 4700–5000 |
| Взлётная масса, кг | 250–300 | 45–55 |
| Полезная нагрузка, кг | 75 | 20–29 |
Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.
Принцип: барьер останавливает аппарат на удалении от объекта
Система пассивной защиты по альбому Минэнерго создаёт защитный барьер, обеспечивающий полную остановку БПЛА на удалении точки контакта 10–40 м от защищаемых сооружений. Время торможения до полного останова принято равным 1 секунде.
Вынос рубежа перехвата — не эстетика, а расчёт. Альбом приводит зависимость кинетической энергии поражающего элемента массой 3 г от пройденного расстояния:
| Расстояние от точки подрыва, м | Кинетическая энергия, Дж | Потеря энергии |
|---|---|---|
| 0 | 3375 | — |
| 10 | 2975 | −12 % |
| 20 | 2600 | −23 % |
| 30 | 2300 | −32 % |
| 40 | 1983 | −41 % |
То есть при остановке аппарата в 40 метрах от оборудования осколки теряют 41 % энергии ещё до подлёта к защищаемым конструкциям. Плюс сам подрыв происходит вне технологической зоны — не на трубопроводе, не на трансформаторе и не на крыше главного корпуса.
Почему на крупном объекте нужны оба решения
Тросовый барьер и сетка перекрывают разные сценарии, и полагаться только на один из них означает оставить незакрытый вектор:
| Сценарий | Тросовый барьер | ЗОК-сетка |
|---|---|---|
| Дальнобойный самолётный БПЛА по площадке | останавливает на удалении 10–40 м | рассчитана на меньший класс аппарата |
| Малый FPV-дрон, зашедший внутрь контура | проходит между тросами | удерживает у самого объекта |
| Пикирующая траектория на конкретный агрегат | перекрывает верхним слоем на высоте | закрывает кровлю объекта |
| Атака на остекление и щиты управления | не защищает точечно | закрывает проёмы и фасады |
| Осколочное воздействие при подрыве вблизи | выносит точку подрыва за пределы зоны | работает как противоосколочный экран вплотную |
- внешний контур — тросовый барьер на мачтах и существующих сооружениях, вынос рубежа 10–40 м;
- внутренний уровень — ЗОК-сетки по СП 542 на критичных точках: главный щит управления, трансформаторы, газорегуляторный пункт, склады реагентов;
- точечные решения — защита остекления и отдельных агрегатов;
- поверх этого — обнаружение и подавление, которые снимают часть угроз до подлёта.
Что нельзя считать пассивной защитой
Отдельно стоит сказать о решениях, которые выглядят как защита, но расчётно ею не являются:
- инвентарные строительные леса с сеткой — нормируются на вертикальную нагрузку на настил, не на горизонтальный динамический удар; приставная схема к тому же передаёт удар на защищаемое сооружение, что запрещено п. 6.3 СП 542;
- сетка, жёстко натянутая без рабочего хода — при ударе создаёт пиковое усилие, разрушающее собственную опорную конструкцию;
- маскировочная сеть — не имеет расчётной прочности и не удерживает аппарат;
- одиночный трос или контур без расчёта шага — не обеспечивает контакт минимум с четырьмя тросами, аппарат проходит между ними.
Как выполняется проект
- Обследование объекта. Генплан, высотные отметки, существующие эстакады и трубы, геология под фундаменты мачт, климатический район по СП 20.13330.2016.
- Модель угрозы и расчёт. Определение расчётного аппарата, импульса, требуемого выноса рубежа и числа слоёв; проверка, что усилие в тросах не превышает предела прочности на разрыв.
- Проектирование. КМ и КМД на мачты и узлы креплений, свайные фундаменты по худшим условиям работы, ПОС и ППР, разделы по молниезащите и светоограждению высотных конструкций.
- Изготовление и поставка. Мачты, тросовая система, консоли, опорные канаты, крепёж, ЗИП.
- Монтаж. Свайное поле, сборка и подъём мачт, монтаж креплений на существующие сооружения, натяжение тросовых слоёв. Работы на действующем объекте — по нарядам-допускам, без остановки основного оборудования.
- Сдача. Контроль натяжения, исполнительная документация, паспорта, инструкция по обслуживанию и осмотрам конструкции.
